300公斤空气压缩机结构

2021-07-07  作者:admin    阅读:76

300公斤空气压缩机是用来压缩气体的设备。300公斤空气压缩机结构与泵相似。大部分300公斤空气压缩机是往复活塞,旋转叶片或螺杆。300公斤空气压缩机应用广泛。

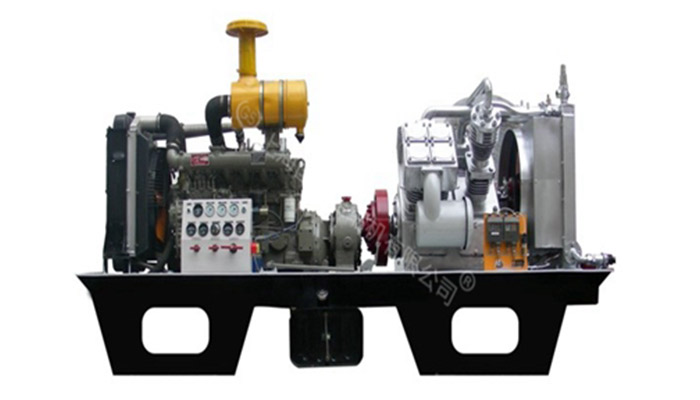

300公斤空气压缩机


油循环系统


启动前,先打开油泵控制系统。启动油泵控制系统后,300公斤空气压缩机的润滑部件得到充分润滑。同时,油泵控制系统可以通过内置温控阀调节内部油压和油温,满足系统要求。


气动循环系统


300公斤空气压缩机运行时,空气会被自动清洁的空气过滤器吸入,可编程控制器会自动清洁。空气从进气到叶片自动调节,然后进入第一压缩阶段。第一压缩阶段后,气体温度上升,然后进入。中间冷却器冷却(在水管、气管外,中间冷却器中的水流需要110m/h),然后进入二次压缩系统,防止气体系统冲入压缩室(避免压力)启动),在300公斤空气压缩机排气管上安装完整的后止回阀。从300公斤空气压缩机排出的气体将止回阀推向排气消声器,然后进入一级后冷却器和二级后冷却器。然后进入排气歧管。


水循环系统


冷却水通过管道进入300公斤空气压缩机,冷却器冷却从第一级压缩排出的气体,然后进入冷却器冷却废气。另一个冷却水入口管穿过主机顶部的两组换热器。冷却电机绕组还有另一种方法来冷却油冷却器。


配电系统


300公斤空气压缩机是一种全电压启动器,用于2000kW(10kV)高压电机。控制柜是室内交流电,金属铠装拉出板材。开关柜由固定柜和可移动部件(即手推车)组成。控制、保护和监控的目的是五防功能。


屏幕保护系统


中央信号装置分为事故标志和警告标志两种。事故信号的主要任务是在断路器意外跳闸时立即发送声音信号,闪烁相应的断路器指示灯位置信号。警告信号的主要任务是在工作设备异常、光卡异常时立即或延迟声音信号。


直流电源系统


PZ32系列铅酸电池自动免维护DC电源设备由充电设备显示屏、DC电源显示屏和电池组成。具有自动电流稳定、自动电压调节、自动电压调节等功能。适合中央信号显示器和高压电池。电压水平控制系统提供电源。


DTC控制系统


DTC控制面板是300公斤空气压缩机的大脑。最后,各种现场传感器的值总结在DTC控制面板中。在DTC控制面板上显示各种运行参数,监控300公斤空气压缩机各部分的运行状态。当这些参数超出允许范围时,故障诊断代码会发出相应的报警或自动停止300公斤空气压缩机。
